W momencie przeciążenia jednego z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C). Dioda LED gaśnie a przez nagrzany bezpiecznik płynie niewielki prąd. Po spadku przeciążenia bezpiecznik powraca do stanu pierwotnego a dioda LED zaświeca się.

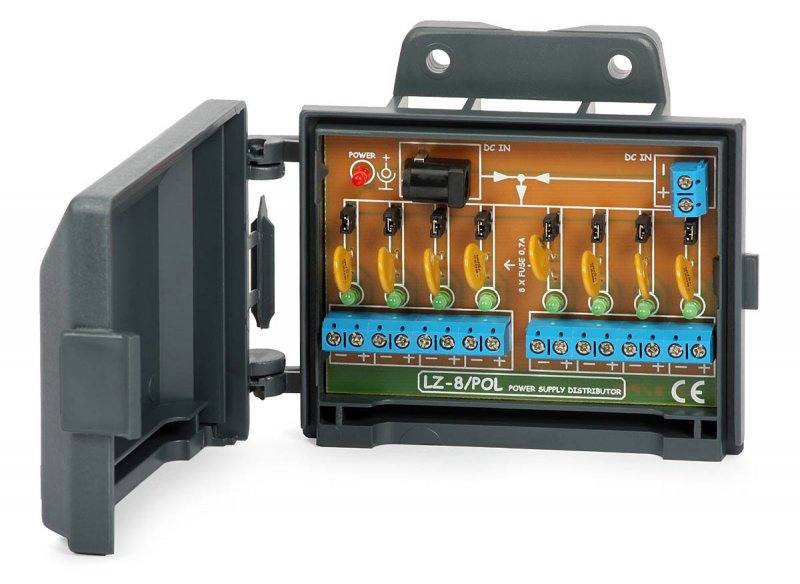

LZ-8/POL posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/POL.
W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych, który zależy od poboru prądu: 160mV dla I=0,5A; 300mV dla I=0,7A. Przy przeciążeniu bezpiecznik polimerowy nagrzewa się do temperatury >100°C dlatego urządzenia nie stosować przy temperaturach większych niż 40°C.
Zasilając kamery na 12V przy użyciu kabla CAMSET 100 M6100_100 (19,5 Ω/km) lub CAMSET 50 M6050_100 (39,0 Ω/km) przy założeniu spadku napięcia do 11V można uzyskać maksymalne odległości zasilania kamery pokazane w tabelce.
Maksymalne odległości na jakie można zasilać kamery na 12V.
|
Maksymalny prąd
|
CAMSET 100
|
CAMSET 50
|
|
150mA - kamera
|
160 metrów
|
85 metrów |
|
650mA - kamera z termostatem
|
38 metry |
19 metrów |
Możliwe jest zamontowanie LZ-8/POL za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu). Bezsprzeczną zaletą stosowania LZ-8/POL przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.
Urządzenie posiada zworki, za pomocą których można w łatwy sposób odłączyć każde z wyjść.
Parametry techniczne
|
Ilość wyjść zasilania
|
8 |
|
Ilość wejść zasilania
|
2 |
|
Napięcie zasilania
|
0-24V (typowo 12V) DC
|
|
Maksymalny prąd zasilania
|
5,6A
|
|
Maksymalny prąd jednego wyjścia
|
0,7A
|
|
Typ bezpieczników
|
polimerowe |
|
Typ złącz wejść zasilania
|
Gniazdo 2.1/5.5 mm / zaciski kablowe
|
|
Typ złącz wyjść zasilania
|
Zaciski kablowe
|
|
Temp. pracy / wilgotność wzgl.
|
-40°C ... 45°C / < 95%
|
|
Wymiary (szer.xwys.xgł.)
|
116 x 46 x 25 mm
|
|
Masa [kg]
|
0,09 |
